Cloud Infra #5

# Chmura hybrydowa

# Public Cloud OVH

Sławomir Kapłoński & Paweł Suder

7.11.2017

???
* przedstawmy się z imienia - Paweł i Sławomir
* jesteśmy z R&D i pracujemy we Wrocławiu
* jesteśmy z zespołu odpowiedzialnego za Public Cloud w OVH
* rozwijamy OpenStacka na wew. potrzeby
* integrujemy usługi OVH z naszą instalacją OpenStack
* działamy w OpenStack community (patrz: Sławomir)
* **jak definiujemy chmurę hybrydową?**

---
class: center, middle, regular

# OVH

Krótki przegląd

???
Odpowiedzmy sobie na pytania:

* kiedy powstaliśmy? jakie były początki?
* od kiedy działamy w Polsce? jak jest teraz?
* ile już nas jest?
* gdzie znajdują się centra czy ośrodki firmy?

---
class: center, middle, regular

## OVH w liczbach

-----

<div class="container">
  <div class="row">
    <div class="col">
      <img src="images/img01.png"></img>
    </div>
    <div class="col">
      <img src="images/img02.png"></img>
    </div>
    <div class="col">
      <img src="images/img03.png"></img>
    </div>
  </div>
  <div class="row">
    <div class="col">
      Start w 1999 r.
    </div>
    <div class="col">
      W Polsce od 2004 r.
    </div>
    <div class="col">
      Ponad 2000 pracowników
    </div>
  </div>
</div>

???
* firma została założona przez Octava Klabę w 1999r w Paryżu
* zacząło się od 10 wypożyczonych serwerów do web hostingu
* bardzo szybko okazało się, że potrzeba więcej miejsca oraz elastycznych rozwiązań (o czym za chwilę)
* od 2004r działa biuro OVH we Wrocławiu
* obecnie jest nas ponad 2 tys w całej firmie
* we Wrocławiu zatrudnionych jest około 70 osób
* planujemy powiększenie oddziału we Wrocławiu do 150 osób

-----

---
class: center, middle, regular

## OVH w liczbach

-----

<div class="container">
  <div class="row">
    <div class="col">
      <img src="images/img04.png" style="heigth: 50%; width: 50%;"></img>
    </div>
    <div class="col">
      <img src="images/img05.png"></img>
    </div>
    <div class="col">
      <img src="images/img04.png" style="heigth: 50%; width: 50%;"></img>
    </div>
  </div>
  <div class="row">
    <div class="col">
      Ponad 1 mln klientów
    </div>
    <div class="col">
      Ponad 60% klientów to profesjonaliści i resellerzy
    </div>
    <div class="col">
      Klienci z blisko 140 krajów
    </div>
  </div>
</div>

???
* obecnie mamy ponad 1 mln klientów
* ponad połowa to firmy dostarczające usług innym klientom

-----

---
class: center, middle, regular

## OVH na mapie

-----

![](images/map-region-pci-en-v3.jpg)

-----

???
* centra OVH znajdują się głównie we Francji
* od niedawna otwierane są także w innych krajach Europy oraz innych kontynentów
* niedawno uruchomione zostało centrum w Singapurze oraz Sydney
* w obecnym roku uruchomione zostało także centrum w Warszawie

---
class: center, middle, regular

## Innowacje w OVH

Własne serwery

-----

-----

OVH produkuje swoje własne serwery i dysponuje kilkoma liniami produkcyjnymi we Francji i w Kanadzie.

???
* dość szybko okazało się, że potrzeba elastycznych rozwiązań dot. sprzętu
* od 2002r OVH produkuje własne serwery
* są to serwery dedykowane, jak i serwery stanowiące część cloudu oraz infrastruktury sieciowej

---
class: center, middle, regular

## Innowacje w OVH

DC Roubaix

Pierwsze centrum bez klimatyzacji

???
* od 2003r wdrażane jest chłodzenie wodą oraz powietrzem
* wymiana powietrza wewnątrz budynku serwerowni, zachodzi na wskutek efektu kominowego
* powietrze dostaje się z zewnątrz, ogrzewane jest przez serwery i wydostaje się poprzez "komin", jakim jest dziedziniec budynku
* hasła klucze: "Germain Masse" oraz "chimney effect"

---
class: center, middle, regular

## Innowacje w OVH

Chłodzenie

-----

-----

Zastosowane chłodzenie wodą i powietrzem

???
* chłodzenie wodą i powietrzem pozwala na schłodzenie 100W serwera kosztem 10W energii elektrycznej

---
class: center, middle, regular

# OVH w Polsce

Nowe DC OVH

???
Do konkretów.. czyli o tym, co w Polsce.

---
class: center, middle, regular

## Nowe DC w Ożarowie Mazowieckim

-----

-----

_Octave: DC WAW1 in Warsaw: Room 0 for the routing gears._

???
* pierwszy element pozwalający na stworzenie DC w Polsce, czyli "room zero" z łącznością

---
class: center, middle, regular

## Nowe DC w Ożarowie Mazowieckim

-----

-----

???
* obecny wygląd DC
* widoczne są wymienniki ciepła (chłodzenie wodą), generatory oraz ściana DC
* z tego co nam przekazał szef DC, nie wszystkie "alejki" są wypełnione sprzętem.. jeszcze
* DC nadal się rozwija
* nie wszystkie usługi są jeszcze wdrożone

---
class: regular

# OVH w Polsce

-----

<div class="center">
  Produkty hostowane w Polsce
</div>

-----

<div class="container">
  <div class="row" style="padding: 2em">
    <div class="col center">
        <div class="icn icn-publicCloud"></div> Public Cloud
    </div>
    <div class="col center">
      <div class="icn icn-privateCloud"></div>
      Private Cloud<br/>
      (wkrótce)
    </div>
  </div>
  <div class="row" style="padding: 2em">
    <div class="col center">
      <div class="icn icn-vps"></div>
      VPS
    </div>
    <div class="col center">
      <div class="icn icn-dedicated"></div>
      Dedykowane serwery
    </div>
  </div>
</div>

???
* obecnie hostowane są: Public Cloud, VPS oraz dedyki
* Private Cloud ma być wkrótce (nie do końca wiemy kiedy i co jest powodem wstrzymania, nie nasza działka..)

---
class: center, middle, regular

# Public Cloud

???
**No dobra... a co z hybrydowym cloudem?**

* hybryda, czyli OpenStack cloud i nasze rozwiązania!

---
class: regular

# Public Cloud

-----

<div class="center">
  Co nas wyróżnia?
</div>

-----

- OpenStack API
- OpenStack Newton m.in. regionie WAW
- Local SSD storage
- Block storage oparty o CEPH
- integracja z usługami OVH
- ochrona Anti-DDoS

???
PCI w OVH to:
 * Infra oparta o OpenStack
 * API OpenStack - daje to możliwość korzystania z narzędzi i skryptów (ansible, terraform, itd.)
 * WAW to wersja Newton - planujemy wkrótce upgrade do Ocata i później następne
 * Dyski instancji na lokalnych dyskach SSD:
    * <b>plus</b>: wydajność
    * <b>minus</b>: utrudniona migracja, nie da się szybko przywrócić VMki po padzie hosta
 * Block storage (volumeny Cinder'a) oparty o CEPH - można szybko przepiąć z jednej VMki do innej
 * instancje PCI zintegrowane z innymi usługami OVH - o czym będziemy mówić dokładniej za chwilę
 * ochrona Anti-DDoS - tak jak na dedykach

---
class: regular

# Public Cloud

-----

<div class="center">
    Sieć publiczna w OVH PCI
</div>

-----
- Publiczne adresy IP skonfigurowane bezpośrednio na instancji
- Brak ruchu L2 na interfejsie instancji
- Możliwość korzystania z adresów IP FailOver na instancjach PCI
- brak klasycznego <i>Network node'a</i>

<pre style="font-size: 0.45em;">
~ » nova list
+--------------------------------------+----------+--------+------------+-------------+-------------------------------------------------+
| ID                                   | Name     | Status | Task State | Power State | Networks                                        |
+--------------------------------------+----------+--------+------------+-------------+-------------------------------------------------+
| 0e75229b-e68f-410a-93cd-65f7879a6955 | WAW-VM-1 | ACTIVE | -          | Running     | Ext-Net=<span class="green">145.239.30.245</span>, 2001:41d0:601:2000::2db |
+--------------------------------------+----------+--------+------------+-------------+-------------------------------------------------+
</pre>

<pre style="font-size: 0.5em;">
ubuntu@waw-vm-1:~$ ip a show ens3
2: ens3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether fa:16:3e:3d:15:76 brd ff:ff:ff:ff:ff:ff
    inet <span class="green">145.239.30.245/32</span> brd 145.239.30.245 scope global ens3
       valid_lft forever preferred_lft forever
    inet6 fe80::f816:3eff:fe3d:1576/64 scope link
       valid_lft forever preferred_lft forever

ubuntu@waw-vm-1:~$ ip route
default via 145.239.28.1 dev ens3
145.239.28.1 dev ens3  scope link
</pre>

???
* Sieć to najbardziej _zmieniona_ część naszego OpenStack'a - całe API jest zgodne z OpenStack
* każda z instancji posiada adres sieci publicznej; brak
  klasycznego, Neutron'owego network node'a
* adres sieci publicznej ma maskę /32; brak ruchu
  rozgłoszeniowego (L2) na interfejsie instancji
* ruch między siecią OVH a zewnetrzną jest chroniony przez Anti-DDoS
* możliwość podpięcia adresów IP Failover z OVH do VMek - np. przeniesienie
  adresu IP z serwera dedykowanego
* pokazana VMka z publicznym IP i config "wewnątrz"

---
class: regular

# Public Cloud

-----

<div class="center">
    Sieć prywatna w OVH - vRack
</div>

-----

<div class="center" style="padding-top: 20px">
    <img src="images/img-header-vrack.png" class="light"></img>
    <div>
        Prywatne połączenie wszystkich serwerowni OVH na świecie
    </div>
</div>

???
* sieć prywatna (tenant network) oparta o usługę vRack OVH,
* vrack to technologia OVH pozwalająca na połączenie prywatną siecią L2 swoich usług,
* pierwotnie tylko dedyki w obrębie jednego DC i jeden vlan, teraz już różne usługi w różnych DC

---
class: regular

# Public Cloud

-----

<div class="center">
    Sieć prywatna w OVH - vRack
</div>

-----

<div class="center" style="padding-top: 10px">
    <img src="images/schema-isolation.png" class="light"></img>
    <div>
        vRack pozwala na odizolowanie najważniejszych serwerów w ramach prywatnej sieci VLAN.<br />
        Twoje dane są zabezpieczone a komunikacja między serwerami nie odbywa się za pomocą sieci publicznej.
    </div>
</div>

???

* Można wdrożyć aż do 4000 prywatnych sieci VLAN.
* tworzenie sieci np. wg ich przeznaczenia: sieć dla połączeń z backupami, sieć dla połączeń z db itd.

---
class: regular

# Public Cloud

-----

<div class="center">
    Sieć prywatna w OVH - vRack
</div>

-----

<div class="center" style="padding-top: 10px">
    <img src="images/schema-hybride.png" class="light"></img>
    <div>
        Możliwe połączenie Public Cloud z serwerami dedykowanymi.
    </div>
</div>

???
* Możliwe jest podłączenie VMek z serwerami dedykowanymi tworząc
  <b>Infrastrukturę hybrydową</b>
* Do serwerów dedykowanych łącze trunk, a do
  instancji Public Cloud - wiele interfejsów różnych sieci prywatnych - nie znają vlan_id

---

# Public Cloud

-----

<div class="center">
    Sieć prywatna w OVH - vRack
</div>

-----

<pre style="font-size: 0.45em;">
~ » neutron subnet-show 352d9782-55df-46c0-93fc-ab7cff83951d
+-------------------+----------------------------------------------------+
| Field             | Value                                              |
+-------------------+----------------------------------------------------+
| <span class="red">allocation_pools</span>  | <span class="red">{"start": "192.168.0.214", "end": "192.168.0.254"}</span> |
| cidr              | 192.168.0.0/24                                     |
| dns_nameservers   |                                                    |
| enable_dhcp       | True                                               |
| gateway_ip        |                                                    |
| host_routes       |                                                    |
| id                | 352d9782-55df-46c0-93fc-ab7cff83951d               |
| ip_version        | 4                                                  |
| network_id        | d02876b3-0065-4b72-8aba-2cf8360d8a37               |
+-------------------+----------------------------------------------------+
</pre>

???
Sieć bazująca na Vrack'u w OpenStack,
* Tu sieć utworzona w WAW, ale praktycznie taka sama sieć i podsieć jest też
utworzona w BHS
* subnet - taki sam utworzony jest w obu regionach, różne są tylko
  <i>allocation pool'e</i> tak aby nie było overlappingu adresów IP
  przydzielanych przez Neutron'a w różnych regionach
* ważny jest ten sam segmentation_id - w sieci "inter region" musi być taki sam w
  każdym regionie; można to zrobić z poziomu panelu manager OVH

---

# Public Cloud

-----

<div class="center">
    Sieć prywatna w OVH - vRack
</div>

-----

<pre style="font-size: 0.45em;">
~ » nova interface-attach WAW-VM-1 --net-id d02876b3-0065-4b72-8aba-2cf8360d8a37
~ » nova list
+--------------------------------------+----------+--------+------------+-------------+-------------------------------------------------+
| ID                                   | Name     | Status | Task State | Power State | Networks                                        |
+--------------------------------------+----------+--------+------------+-------------+-------------------------------------------------+
| 0e75229b-e68f-410a-93cd-65f7879a6955 | WAW-VM-1 | ACTIVE | -          | Running     | Ext-Net=145.239.30.245, 2001:41d0:601:2000::2db |
|                                      |          |        |            |             | Local-Net=<span class="green">192.168.0.222</span>                         |
+--------------------------------------+----------+--------+------------+-------------+-------------------------------------------------+
</pre>
<pre style="font-size: 0.45em;">
~ » nova list
+--------------------------------------+----------+--------+------------+-------------+---------------------------------------------------+
| ID                                   | Name     | Status | Task State | Power State | Networks                                          |
+--------------------------------------+----------+--------+------------+-------------+---------------------------------------------------+
| 8c193736-b98f-4c5d-b9b1-0186b507b293 | BHS-VM-1 | ACTIVE | -          | Running     | Ext-Net=142.44.244.158, 2607:5300:201:2100::3:cc9c|
|                                      |          |        |            |             | Local-Net=<span class="green">192.168.0.2</span>                             |
+--------------------------------------+----------+--------+------------+-------------+---------------------------------------------------+

???
W praktyce:
* do VMki z WAW dodajemy nowy interfejs z siecią lokalną
  (to net_id jest to samo co na poprzednich slajdach)
* jest też druga, podobna VMka w BHS - sieć tam zrobiona
  ma to samo segmentation_id (1000) jak ta sieć w WAW
* tak samo mógłby być w tym vracku dodany dedyk i mieć interfejs eth1.1000
  normalnie by się "widział" z tymi VMkami

---

# Public Cloud

-----

<div class="center">
    Sieć prywatna w OVH - vRack
</div>

-----

<pre style="font-size: 0.5em;">
ubuntu@waw-vm-1:~$ mtr -r -c 1 <span class="green">192.168.0.2</span>
Start: Tue Oct 31 14:08:45 2017
HOST: waw-vm-1                    Loss%   Snt   Last   Avg  Best  Wrst StDev
  1.|-- 192.168.0.2                0.0%     1  109.3 109.3 109.3 109.3   0.0
</pre>

<pre style="font-size: 0.5em;">
ubuntu@waw-vm-1:~$ mtr -r -c 1 <span class="red">142.44.244.158</span>
Start: Tue Oct 31 14:09:28 2017
HOST: waw-vm-1                    Loss%   Snt   Last   Avg  Best  Wrst StDev
  1.|-- 145.239.28.1               0.0%     1    0.1   0.1   0.1   0.1   0.0
  2.|-- 192.168.250.254            0.0%     1    0.1   0.1   0.1   0.1   0.0
  3.|-- 10.13.14.190               0.0%     1    0.2   0.2   0.2   0.2   0.0
  4.|-- 10.13.0.220                0.0%     1    0.3   0.3   0.3   0.3   0.0
  5.|-- 10.95.100.0                0.0%     1    0.3   0.3   0.3   0.3   0.0
  6.|-- vl1067.var-6-a72.pl.eu     0.0%     1    0.8   0.8   0.8   0.8   0.0
  7.|-- be100-1102.fra-1-a9.de.eu  0.0%     1   21.6  21.6  21.6  21.6   0.0
  8.|-- rbx-g1-nc5.fr.eu           0.0%     1   30.3  30.3  30.3  30.3   0.0
  9.|-- 10.95.64.1                 0.0%     1   28.8  28.8  28.8  28.8   0.0
 10.|-- vl1304.bhs-g1-a75.qc.ca    0.0%     1  106.9 106.9 106.9 106.9   0.0
 11.|-- be5.bhs-z2g2-a75.qc.ca     0.0%     1  106.9 106.9 106.9 106.9   0.0
 12.|-- 10.98.243.64               0.0%     1  107.0 107.0 107.0 107.0   0.0
 13.|-- 149.56.50.176              0.0%     1  106.7 106.7 106.7 106.7   0.0
 14.|-- 158.69.61.3                0.0%     1  106.6 106.6 106.6 106.6   0.0
 15.|-- 142.44.244.158             0.0%     1  106.8 106.8 106.8 106.8   0.0
</pre>

???
No i teraz komunikacja pomiędzy tymi VMkami jest możliwa :)

Podsumowując:
* Technologia vRack (wirtualna szafa) pozwala na podłączenie,
  odizolowanie i rozdzielenie usług OVH w ramach jednej lub kilku prywatnych
  i zabezpieczonych sieci L2!!!

---

# Planowane usługi

---

# Public Cloud

-----

<div class="center">
    Load Balancer - OVH IPLB
</div>

-----

- usługa OVH IPLB
- OpenStack Neutron LBaaS API 2.0
- zarządzanie usługą IPLB zarówno przez API OVH i OpenStack

???

* Po pierwsze (najbliżej wdrożenia chyba) LBaaS
* Loadbalancer to usługa rozdzielająca ruch pomiędzy serwery
* Trwają prace nad integracją produktu OVH IPLB z OpenStack LBaaS API 2.0;
  pozwoli na zarządzanie load balancerem z poziomu OpenStack API.

---

# Public Cloud

-----

<div class="center">
    Load Balancer - OVH IPLB
</div>

-----

???
* Zarządzanie IPLB w panelu OVH
* Aktualnie już dostępne dla klientów (Beta)
* Można dodawać również VMki z PCI jako serwery backend
* Brak wsparcia dla vRack jeszcze

---

# Public Cloud

-----

<div class="center">
    Load Balancer - Neutron LBaaS 2.0
</div>

-----

<pre style="font-size: 0.45em;">
~ » neutron lbaas-loadbalancer-list
+--------------------------------------+-------------------+----------------+---------------------+
| id                                   | name              | vip_address    | provisioning_status |
+--------------------------------------+-------------------+----------------+---------------------+
| b99d4f35-8afc-4c92-99a5-8015be1029ee | ip-91.134.128.132 | 91.134.128.132 | ACTIVE              |
+--------------------------------------+-------------------+----------------+---------------------+
</pre>

???
* Tak ma to wyglądać :)
* Zarządzanie przez API OpenStack'a
* Oczywiście wszystkie create/update/delete call'e do LBaaS
  (listener, pool, member) są możliwe.
* Nie da się zrobić "create loadbalancer" bo to trzeba w panelu OVH zrobić tylko.
* Wszystkie zmiany zrobione jedną z tych metod są widoczne
  od razu przez drugi z interfejsów

---
class: regular

# Telemetria

-----

Usługa pozwalająca na dostarczenie informacji o zużyciu zasobów oraz aktualnym obciążeniu.

Trwają prace nad integracją obecnego systemu metryk z OpenStack.

Pozwoli to na pobieranie danych z poziomu OpenStack API.

???
* OVH dostarcza, jak produkt, usługi metryk
* każdy może wysyłać i pobierać dane z wykorzystaniem Warp10
* cały backend do obsługi metryk jest i działa
* OpenStack posiada własne mechanizmy do zbierania i przechowywania metryk
* naszym celem jest połączenie tego co w OpenStacku z tym co już mamy wdrożone i dostępne
* pracujemy (w mocno deweloperskim środowisku) nad rozwiązaniem, które będzie:
 * jak najbardziej zgodne z OpenStackiem
 * korzystało z naszego systemu do metryk
 * pozwoli na dodanie kolejnych usług OpenStack opartych o metryki
* na tę chwilę:
 * udało się "połączyć" nasz system metryk z serwisem odpowiedzialnym za obsługę przechowywania metryk w OpenStacku (Gnocchi)
 * zapisywać i odczytywać wartości metryk przy użyciu narzędzi dostępnych w ramach OpenStacka

---
class: center, middle, regular

## Telemetria

#### Przykładowe metryki

-----

<pre style="font-size: 0.45em;">
$ gnocchi resource list -c id -c type -c original_resource_id
+--------------------------------------+----------------------------+-----------------------------------------------------------------------+
| id                                   | type                       | original_resource_id                                                  |
+--------------------------------------+----------------------------+-----------------------------------------------------------------------+
| <span class="green">1e6c8de0-6ffe-422b-9729-968606f8a31b</span> | instance                   | <span class="green">1e6c8de0-6ffe-422b-9729-968606f8a31b</span>                                  |
| 74101fe3-6aed-5e45-ae1e-05226c5053d6 | instance_network_interface | instance-00000001-<span class="green">1e6c8de0-6ffe-422b-9729-968606f8a31b</span>-tap58d2b129-ad |
| b85b3778-95ea-5b21-8f8b-48ca8477e224 | instance_disk              | <span class="green">1e6c8de0-6ffe-422b-9729-968606f8a31b</span>-vda                              |
+--------------------------------------+----------------------------+-----------------------------------------------------------------------+
</pre>

<pre style="font-size: 0.4em;">
$ gnocchi metric list | grep <span class="green">1e6c8de0-6ffe-422b-9729-968606f8a31b</span> | grep <span class="red">cpu_util</span>
+--------------------------------------+---------------------+---------------------------------+---------+--------------------------------------+
| id                                   | archive_policy/name | name                            | unit    | resource_id                          |
+--------------------------------------+---------------------+---------------------------------+---------+--------------------------------------+
| ba9359a1-0a22-4355-995b-085f6ee51089 | ovh                 | <span class="red">cpu_util</span>                        | None    | <span class="green">1e6c8de0-6ffe-422b-9729-968606f8a31b</span> |
+--------------------------------------+---------------------+---------------------------------+---------+--------------------------------------+
</pre>

???
* dla przykładu: dla istniejące instancji, możliwe jest odczytanie wartości obciążenia procentowego procesora

---
class: center, middle, regular

## Telemetria

#### Przykładowe metryki

-----

<pre>
$ gnocchi measures show ba9359a1-0a22-4355-995b-085f6ee51089
+---------------------------+-------------+---------------+
| timestamp                 | granularity |         value |
+---------------------------+-------------+---------------+
| 2017-10-30T20:31:20+00:00 |         1.0 |  0.7906971621 |
| 2017-10-30T20:31:04+00:00 |         1.0 |  0.8331819372 |
| 2017-10-30T20:30:56+00:00 |         1.0 |  0.8397322547 |
| 2017-10-30T20:30:50+00:00 |         1.0 |  0.8333364261 |
| 2017-10-30T20:30:34+00:00 |         1.0 |  0.8161961264 |
| 2017-10-30T20:30:20+00:00 |         1.0 |   0.800532321 |
| 2017-10-30T20:30:04+00:00 |         1.0 |  0.8000285929 |
| 2017-10-30T20:29:50+00:00 |         1.0 |  0.8173879552 |
| 2017-10-30T20:29:33+00:00 |         1.0 |    5.96562261 |
| 2017-10-30T20:29:20+00:00 |         1.0 |  6.3457825867 |
| 2017-10-30T20:29:04+00:00 |         1.0 |  6.7974552858 |
| 2017-10-30T20:28:50+00:00 |         1.0 | 16.7978234661 |
| 2017-10-30T20:28:34+00:00 |         1.0 | 39.6572404722 |
+---------------------------+-------------+---------------+
</pre>

???
* dla przykładu: dla istniejące instancji, możliwe jest odczytanie wartości obciążenia procentowego procesora

---
class: center, middle, regular

## Telemetria

#### Przykładowe metryki

-----

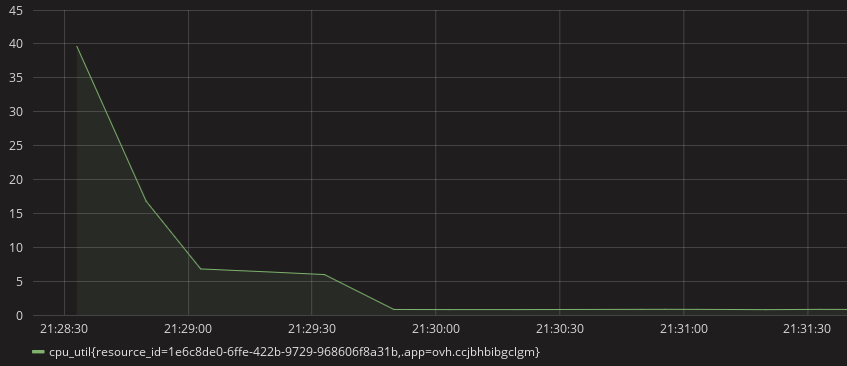

![](images/grafana-metrics.png)

-----

Grafana dostępna jest z poziomu Manager

???
* te same wartości widoczne są w ramach Grafany, która jest dostępna z poziomu Manager

---
class: regular

# Automatyzacja

-----

Usługi OpenStack Aodh oraz Heat bazują na danych z metrykach i pozwalają na automatyzację zarządzania cloudem.

Alarmy wyzwalane są przy określonych wartościach metryk.

Określone alarmy powodują akcje, którymi mogą być dynamiczne dodawanie lub usuwanie instancji.

???
* same metryki niczego nie zmieniają
* w oparciu o wartości metryk możliwe jest podejmowanie pewnych działań
* w świecie OpenStack są odpowiedzialne za to serwisu, które automatyzują proces orchestracji zasobów
 * Aodh odpowiada za definicje i ewaluację alarmów
 * Heat odpowiada za zarządzenia alarmami oraz zasobami
* innymi słowy:
 * tworzymi stos w ramach Heat'a
 * Heat tworzy (w oparciu o podane definicje) alarmy, które, jeśli zachodzą warunki, powodują pewne akcje, które wykonuje Heat
 * alarmy ewaluaowane są przez Aodh co jakiś czas
 * ewaluacja alarmów polega na odpotywaniu serwisu metryk zapytaniem agregującym wyniki np. w ramach danego stosu (server_group)

---
class: center, middle, regular

## Automatyzacja

#### Przykład użycia

-----

<pre style="font-size: 0.4em">
$ openstack stack list
+--------------------------------------+---------------+----------------------------------+-----------------+----------------------+--------------+
| ID                                   | Stack Name    | Project                          | Stack Status    | Creation Time        | Updated Time |
+--------------------------------------+---------------+----------------------------------+-----------------+----------------------+--------------+
| 9299ada4-20e7-4682-b8ba-3f9517646472 | testing_stack | 853de3a604084184bfa18948220f309b | CREATE_COMPLETE | 2017-10-31T08:51:24Z | None         |
+--------------------------------------+---------------+----------------------------------+-----------------+----------------------+--------------+
</pre>

<pre style="font-size: 0.4em">
$ nova list
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+--------------:
| ID                                   | Name                                                  | Status | Task State | Power State | Networks     :
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+--------------:
| 42de4c5b-be90-4971-9c06-cd7188bba928 | te-g_stack-asg-oh2uc3a6pztc-rcnrmap2iroe-nimt3jfhue7g | ACTIVE | -          | Running     | private=fdab::
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+--------------:
</pre>

<pre style="font-size: 0.4em">
$ aodh alarm list
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+---------:
| alarm_id                             | type                                       | name                                      | state | severity:
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+---------:
| f16d3bb5-babe-4b13-898e-1c20a1e91684 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_high-tvou3zg7su5l | <span class="green">ok</span>    | low     :
| 2b2067bc-786e-4a19-964d-d0a2e918f8a0 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_low-lwv3gpmv44x2  | <span class="red">alarm</span> | low     :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+---------:
</pre>

???
* dla przykładu: stworzyliśmy stos, który posiada minimalnie jedną instancję
* na potrzeby skalowania (w górę i w dół) stworzone zostały alarmy, które posiadają warunki: mniej niż 20% dla low, więcej niż 80% dla high
* obecnie stan alarm jest dla sytuacji low, a że minimalnie ma być jedna instancja, to ta jedyna istancja nie jest usunięta

---
class: center, middle, regular

## Automatyzacja

#### Przykład użycia

-----

<pre style="font-size: 0.6em">
$ gnocchi measures aggregation \
  --resource-type instance \
  --query ''server_group="9299ada4-20e7-4682-b8ba-3f9517646472"'' \
  --aggregation mean -m cpu_util \
  --start "-5 m" --stop now \
  --needed-overlap 0 --granularity 15
+---------------------------+-------------+---------------+
| timestamp                 | granularity |         value |
+---------------------------+-------------+---------------+
...........................................................
| 2017-10-31T09:11:15+00:00 |        15.0 |  0.8114249292 |
| 2017-10-31T09:11:30+00:00 |        15.0 |  0.9610490475 |
| 2017-10-31T09:11:45+00:00 |        15.0 |  1.3871397001 |
| 2017-10-31T09:12:00+00:00 |        15.0 | <span class="red">19.1047855617</span> |
+---------------------------+-------------+---------------+
</pre>

<pre style="font-size: 0.4em">
$ aodh alarm list
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
| alarm_id                             | type                                       | name                                      | state | severity :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
| f16d3bb5-babe-4b13-898e-1c20a1e91684 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_high-tvou3zg7su5l | <span class="green">ok</span>    | low      :
| 2b2067bc-786e-4a19-964d-d0a2e918f8a0 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_low-lwv3gpmv44x2  | <span class="red">alarm</span> | low      :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
</pre>

???
* na tej jednej, jedynej instacji zacząłem generować obciążenie

---
class: center, middle, regular

## Automatyzacja

#### Przykład użycia

-----

<pre style="font-size: 0.6em">
$ gnocchi measures aggregation \
  --resource-type instance \
  --query ''server_group="9299ada4-20e7-4682-b8ba-3f9517646472"'' \
  --aggregation mean -m cpu_util \
  --start "-5 m" --stop now \
  --needed-overlap 0 --granularity 15
+---------------------------+-------------+---------------+
| timestamp                 | granularity |         value |
+---------------------------+-------------+---------------+
...........................................................
| 2017-10-31T09:11:30+00:00 |        15.0 |  0.9610490475 |
| 2017-10-31T09:11:45+00:00 |        15.0 |  1.3871397001 |
| 2017-10-31T09:12:00+00:00 |        15.0 | 19.1047855617 |
| 2017-10-31T09:12:15+00:00 |        15.0 |  <span class="green">63.525273101</span> |
+---------------------------+-------------+---------------+
</pre>

<pre style="font-size: 0.4em">
$ aodh alarm list
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
| alarm_id                             | type                                       | name                                      | state | severity :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
| f16d3bb5-babe-4b13-898e-1c20a1e91684 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_high-tvou3zg7su5l | <span class="green">ok</span>    | low      :
| 2b2067bc-786e-4a19-964d-d0a2e918f8a0 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_low-lwv3gpmv44x2  | <span class="green">ok</span>    | low      :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
</pre>

???
* po chwili okazało się, że wynik zapytania agregującego (takiego, jakie wykonuje Aodh, przy ewaluacji alarmów), daje wartość, która ustawia stan obu alarmów na okey (wpadło w zakres 20~80%)

---
class: center, middle, regular

## Automatyzacja

#### Przykład użycia

-----

<pre style="font-size: 0.6em">
$ gnocchi measures aggregation \
  --resource-type instance \
  --query ''server_group="9299ada4-20e7-4682-b8ba-3f9517646472"'' \
  --aggregation mean -m cpu_util \
  --start "-5 m" --stop now \
  --needed-overlap 0 --granularity 15
+---------------------------+-------------+---------------+
| timestamp                 | granularity |         value |
+---------------------------+-------------+---------------+
...........................................................
| 2017-10-31T09:12:00+00:00 |        15.0 | 19.1047855617 |
| 2017-10-31T09:12:15+00:00 |        15.0 |  63.525273101 |
| 2017-10-31T09:12:30+00:00 |        15.0 |         100.0 |
| 2017-10-31T09:12:45+00:00 |        15.0 |         <span class="red">100.0</span> |
+---------------------------+-------------+---------------+
</pre>

<pre style="font-size: 0.4em">
$ aodh alarm list
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
| alarm_id                             | type                                       | name                                      | state | severity :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
| f16d3bb5-babe-4b13-898e-1c20a1e91684 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_high-tvou3zg7su5l | <span class="green">ok</span>    | low      :
| 2b2067bc-786e-4a19-964d-d0a2e918f8a0 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_low-lwv3gpmv44x2  | <span class="green">ok</span>    | low      :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
</pre>

???
* chwilę później wartość jest powyżej 80%, ale to nie powoduje od razu zmiany stanu alarmu na alarm
* w zależności od konfiguracji stosu oraz tego, jak często Aodh evaluator jest uruchamiany, zmiana stanu następuje po jakimś czasie i/lub ilości pomiarów

---
class: center, middle, regular

## Automatyzacja

#### Przykład użycia

-----

<pre style="font-size: 0.6em">
$ gnocchi measures aggregation \
  --resource-type instance \
  --query ''server_group="9299ada4-20e7-4682-b8ba-3f9517646472"'' \
  --aggregation mean -m cpu_util \
  --start "-5 m" --stop now \
  --needed-overlap 0 --granularity 15
+---------------------------+-------------+---------------+
| timestamp                 | granularity |         value |
+---------------------------+-------------+---------------+
...........................................................
| 2017-10-31T09:12:30+00:00 |        15.0 |         100.0 |
| 2017-10-31T09:12:45+00:00 |        15.0 |         100.0 |
| 2017-10-31T09:13:00+00:00 |        15.0 | 99.8563531989 |
| 2017-10-31T09:13:15+00:00 |        15.0 |         <span class="red">100.0</span> |
+---------------------------+-------------+---------------+
</pre>

<pre style="font-size: 0.4em">
$ aodh alarm list
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
| alarm_id                             | type                                       | name                                      | state | severity :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
| f16d3bb5-babe-4b13-898e-1c20a1e91684 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_high-tvou3zg7su5l | <span class="red">alarm</span> | low      :
| 2b2067bc-786e-4a19-964d-d0a2e918f8a0 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_low-lwv3gpmv44x2  | <span class="green">ok</span>    | low      :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
</pre>

???
* w naszym przypadku, po 30 sekundach, alarm jest ustawiony
* w efekcie, wykonywana jest akcja uruchomienia nowej instancji

---
class: center, middle, regular

## Automatyzacja

#### Przykład użycia

-----

<pre style="font-size: 0.45em">
$ nova list
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+-----------:
| ID                                   | Name                                                  | Status | Task State | Power State | Networks  :
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+-----------:
| fe6b5388-27dd-4603-be5e-10b2e3f7bb8a | te-g_stack-asg-oh2uc3a6pztc-47aplmox5upl-bs6dzk6io7px | BUILD  | <span class="red">spawning</span>   | NOSTATE     |           :
| 3473c195-35c5-4481-b617-69760589cdda | te-g_stack-asg-oh2uc3a6pztc-f6nokdv7p43p-llk5gfli7fqe | <span class="green">ACTIVE</span> | -          | Running     | private=fd:
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+-----------:
</pre>

???
* instancja się "spawa"

---
class: center, middle, regular

## Automatyzacja

#### Przykład użycia

----

<pre style="font-size: 0.45em">
$ nova list
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+-----------:
| ID                                   | Name                                                  | Status | Task State | Power State | Networks  :
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+-----------:
| fe6b5388-27dd-4603-be5e-10b2e3f7bb8a | te-g_stack-asg-oh2uc3a6pztc-47aplmox5upl-bs6dzk6io7px | <span class="green">ACTIVE</span> | -          | Running     | private=fd:
| 3473c195-35c5-4481-b617-69760589cdda | te-g_stack-asg-oh2uc3a6pztc-f6nokdv7p43p-llk5gfli7fqe | <span class="green">ACTIVE</span> | -          | Running     | private=fd:
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+-----------:
</pre>

???
* proszę zwrócić uwagę na UUID **fe6b..**

---
class: center, middle, regular

## Automatyzacja

#### Przykład użycia

-----

<pre style="font-size: 0.6em">
$ gnocchi measures aggregation \
  --resource-type instance \
  --query ''server_group="9299ada4-20e7-4682-b8ba-3f9517646472"'' \
  --aggregation mean -m cpu_util \
  --start "-5 m" --stop now \
  --needed-overlap 0 --granularity 15
+---------------------------+-------------+---------------+
| timestamp                 | granularity |         value |
+---------------------------+-------------+---------------+
...........................................................
| 2017-10-31T09:13:30+00:00 |        15.0 |         100.0 |
| 2017-10-31T09:13:45+00:00 |        15.0 |         100.0 |
| 2017-10-31T09:14:00+00:00 |        15.0 | 99.7595040144 |
| 2017-10-31T09:14:15+00:00 |        15.0 | 84.6924908101 |
| 2017-10-31T09:14:30+00:00 |        15.0 | 30.9673945193 |
| 2017-10-31T09:14:45+00:00 |        15.0 | 21.8027558178 |
| 2017-10-31T09:15:00+00:00 |        15.0 |  6.0431264803 |
| 2017-10-31T09:15:15+00:00 |        15.0 | 1.44324279385 |
| 2017-10-31T09:15:30+00:00 |        15.0 |  <span class="red">1.9409027766</span> |
+---------------------------+-------------+---------------+
</pre>

???
* obciążanie pierwszej instacji zostało wyłączone

---
class: center, middle, regular

## Automatyzacja

#### Przykład użycia

-----

<pre style="font-size: 0.45em">
$ nova list
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+-----------:
| ID                                   | Name                                                  | Status | Task State | Power State | Networks  :
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+-----------:
| fe6b5388-27dd-4603-be5e-10b2e3f7bb8a | te-g_stack-asg-oh2uc3a6pztc-47aplmox5upl-bs6dzk6io7px | <span class="green">ACTIVE</span> | -          | Running     | private=fd:
+--------------------------------------+-------------------------------------------------------+--------+------------+-------------+-----------:
</pre>

<pre style="font-size: 0.4em">
$ aodh alarm list
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
| alarm_id                             | type                                       | name                                      | state | severity :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
| f16d3bb5-babe-4b13-898e-1c20a1e91684 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_high-tvou3zg7su5l | <span class="green">ok</span>    | low      :
| 2b2067bc-786e-4a19-964d-d0a2e918f8a0 | gnocchi_aggregation_by_resources_threshold | testing_stack-cpu_alarm_low-lwv3gpmv44x2  | <span class="red">alarm</span> | low      :
+--------------------------------------+--------------------------------------------+-------------------------------------------+-------+----------:
</pre>

???
* następuje alarm w dolnym zakresie
* co by zaoszczędzić, niepotrzebna instacja została usunięta
* proszę zauważyć, że usunięta została starsza instancja
* nowa zostanie usunięta przy najbliższej, podobnej sytuacji - to jest działanie domyślne
* przy tego typu automatyzacji zakłada się, że instancja jest bezstanowa (stan jest w bazie), ale może się popsuć - dlatego usuwa się starsze, a zostawia młodsze instancje

---
class: center, middle, regular

## Automatyzacja

#### Przykład użycia

-----

???
* jak to jest (będzie) widoczne przez Grafanę

---
class: center, middle, regular

## Pytania

???
**JAKIE** mają państwo pytania?

---
class: center, middle, regular

## Dziękujemy

???
Ukłony, oklaski..
